文本类 TextView

注意

如果不清楚如何修改文本的通用属性请参考《通用属性》

我需要显示一段文字/标签，怎么办？

如果需要显示文字，利用现有的TextView件就可以快速实现。具体操作步骤如下：

  1. 双击打开main.ftu文件
  2. 在右侧控件集合中找到文本控件

  3. 鼠标左键点击文本控件不放，然后将其拖拽到任意位置，松开左键，就能看到自动生成的文本控件。

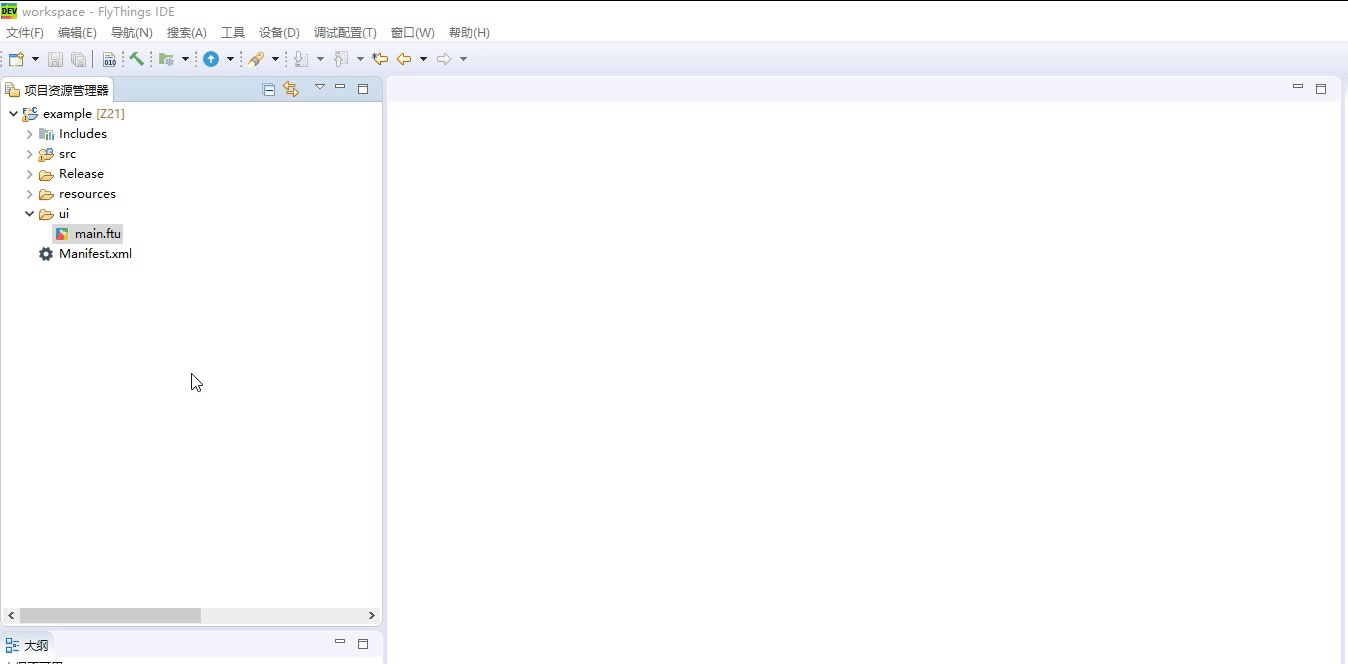

    创建文本

如何通过代码动态更新文本内容？

在串口屏的使用中，常常会动态更新文本内容。那么在代码中，我们可以通过文本控件对应的指针来动态更新文本控件的内容。具体操作步骤如下：

  1. 首先需要知道文本控件在代码中对应的指针变量（如果你不清楚指针变量名与UI文件中控件ID的对应规则，点击这里），这里以ID为TextView1的文本控件为例，它对应的指针变量为mTextView1Ptr，
  2. 如果我们想要将TextView1控件的文本内容修改为"Hello World",可以通过调用文本控件的成员方法void setText(const char *text)实现，在相应的Logic.cc文件中，具体代码为:
    mTextView1Ptr->setText("Hello World");
    结合实际的使用情况举例。 下面代码的作用是：当ID为Button1的按键被按下时，将ID为TextView1的文本设置为“Hello World”
    static bool onButtonClick_Button1(ZKButton *pButton) {
 mTextView1Ptr->setText("Hello World");
 return false;
}
  3. 文本控件除了可以设置字符串外，它还支持设置数字和字符：
/* 接口定义见头文件: include/control/ZKTextView.h */
void setText(int text);  // 设置数字
void setText(char text); // 设置字符

/* 操作样例 */
mTextView1Ptr->setText(123); // TextView1控件将显示"123"字符串
mTextView1Ptr->setText('c'); // TextView1控件将显示'c'字符

如何修改文字的颜色？

默认的文本显示为白色，通常无法满足需求，那么可以通过以下两种方式来修改文本颜色。

在属性栏中直接修改控件的颜色

在项目资源管理器中，选择一个UI文件，双击打开； 在预览界面上，找到你要修改的控件，左键点击它，在编辑器的右侧就能看到该控件相应的属性表，这时候你就可以根据需要，填写自定义的属性值，就跟操作Excel一样, 找到你需要修改的属性，然后单击修改。

在文本控件中，可以看到有3个表项与颜色属性有关，分别是

  • 颜色设置
    • 该属性可以分别设置控件各个状态下文字的颜色值
  • 背景色
    • 设置控件整个矩形区域的背景颜色（不会根据控件状态的变化而变化）

  • 背景颜色设置

    • 对背景色属性的扩展，可以分别设置控件各个状态下的背景颜色

    具体示例：

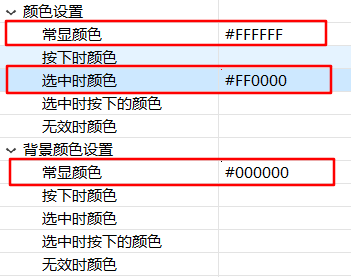

    TextView-color-example

    效果图：

    TextVIew-color-preview

    上图是属性表颜色部分截图，其表示的含义为：背景颜色设置为黑色， 文字的颜色设置为白色，当控件设置为选中状态时，文字颜色变为红色。

通过代码控制颜色变化

在属性表中设置颜色具有直观、方便的特点，但是缺少灵活性，于是在代码中，通过控件指针，调用相应成员方法可以对颜色进行动态控制。

以ID为TextView1的文本控件为例，以下方法都可以达到修改颜色的目的。（如果你不清楚指针变量名与UI文件中控件ID的对应规则，点击这里）

以ID为TextView1的文本控件为例，以下方法都可以达到修改颜色的目的。

  • void setInvalid(BOOL isInvalid)

       //将控件TextView1 设置为无效状态；如果属性表中`无效时颜色`属性不为空，则将其设置为指定的颜色，否则无变化。
   mTextView1Ptr->setInvalid(true);

  • void setSelected(BOOL isSelected)

       //将控件TextView1 设置为选中状态；如果属性表中`选中时颜色`属性不为空，则将其设置为指定的颜色，否则无变化。
    mTextView1Ptr->setSelected(true);
  • void setPressed(BOOL isPressed)
       //将控件TextView1 设置为按下状态；如果属性表中`按下时颜色`属性不为空，则将其设置为指定的颜色，否则无变化。
    mTextView1Ptr->setPressed(true);
  • void setTextColor(int color) //参数color以16进制表示RGB颜色
       //将控件TextView1 设置为红色。
   mTextView1Ptr->setTextColor(0xFF0000);

如何显示小数

文本控件提供了设置string的接口。

    /**
     * @brief 设置字符串文本
     */
    void setText(const char *text);

如果你想显示任何数字，都可以先用 snprintf 这个函数，将数字格式化为字符串，然后设置字符串，从而达到随意显示内容的目的。
例如：

  float n = 3.1415;
  char buf[64] = {0};
  snprintf(buf, sizeof(buf), "%.3f", n); //固定显示3位小数，多余的小数位会忽略，不足则补0
  mTextView1Ptr->setText(buf);

snprintf 是一个C语言标准函数，你可以网上搜索相关资料了解，也可以查看这里的简要介绍及使用例子。

实现逐帧动画

由于文本控件可以添加背景图，我们可以利用它简单的显示一张图片。
更近一步，如果我们在代码中动态切换文本控件的背景图，只要切换的时间间隔足够短，那么就能实现动画的效果。

  1. 图片资源准备

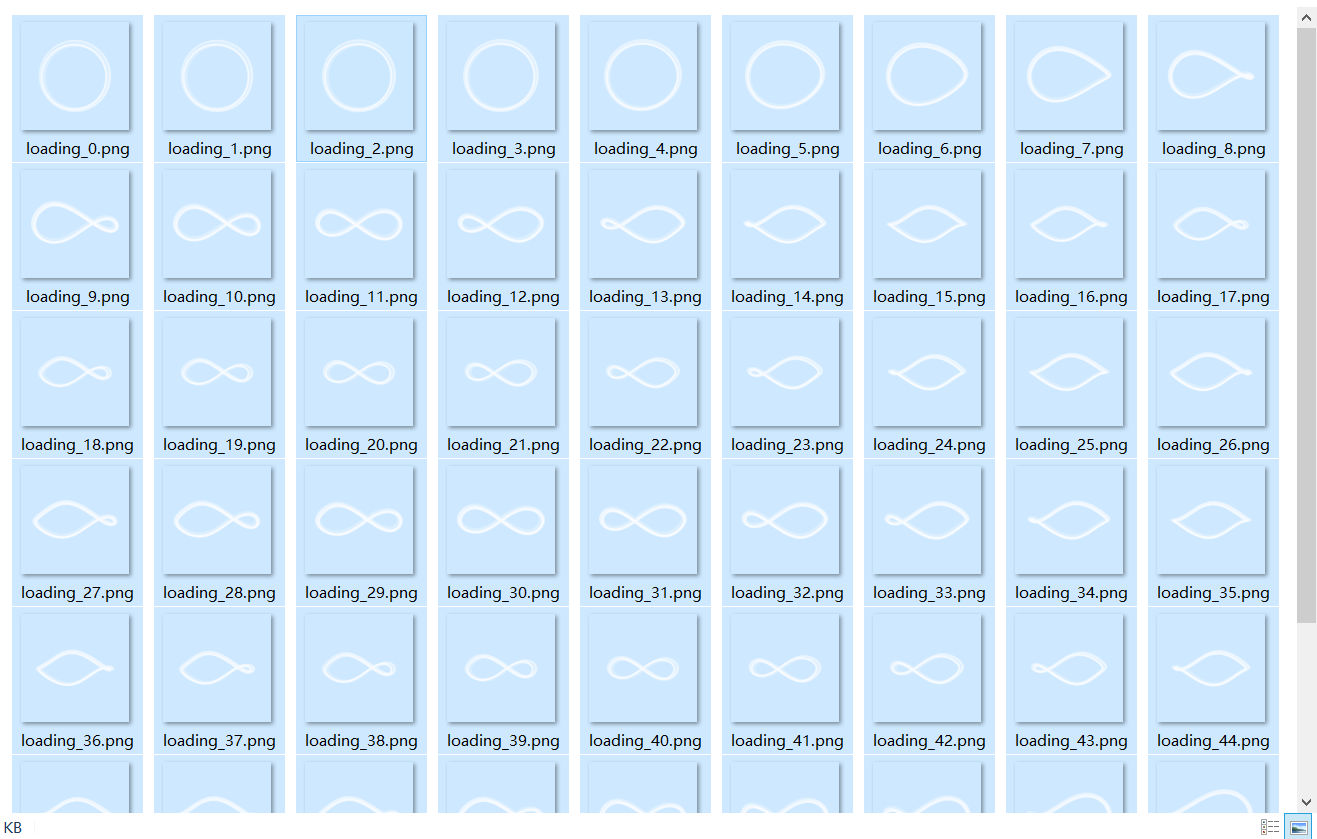

    一段流畅的帧动画必然需要多张图片资源。这里我们已经准备好了，共60张。

    可以看到每张图片表示一帧，并且根据序号统一命名，这主要是方便后续使用。

    注意： 系统加载图片时将消耗较多资源， 为了界面运行流畅，强烈建议图片不宜过大。 比如例子中的单张图片大小仅为5KB左右

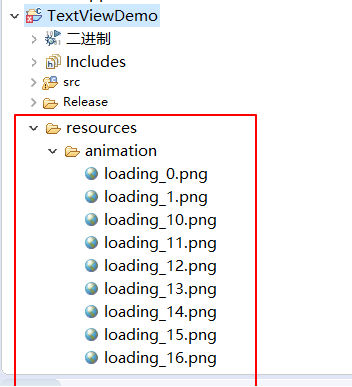

    将这些图片都拷贝到项目的 resources 目录下。你可以在 resources 目录下自行创建子文件夹，方便各种图片资源的整理归类。

  2. 创建文本控件
    在UI文件中任意创建一个文本控件。并将文本控件的背景图设置为其中一张图片。这里我将第一张图片设置为背景图。这一步仅仅是为了将文本控件的宽高自动调整为图片的宽高，你也可以选择不设置。

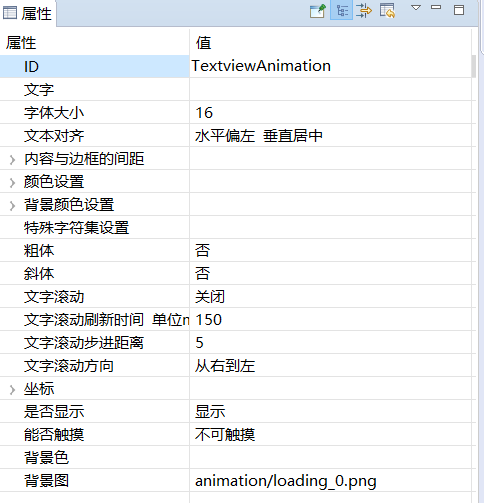

    完整属性如图：

  3. 编译项目，注册定时器
    添加了文本控件后，再次编译项目，在生成的Logic.cc文件中，注册一个定时器，时间间隔设置为 50 ms。 我们利用定时器每隔50ms切换一张图片。
    如何编译项目？
    如何注册定时器？

  4. 动态切换文本控件的背景
    在相应的Logic.cc文件中，添加如下切换背景图的函数， 并在定时器的触发函数 bool onUI_Timer(int id) 中调用它。

    static void updateAnimation(){
     static int animationIndex = 0;
     char path[50] = {0};
     snprintf(path, sizeof(path), "animation/loading_%d.png", animationIndex);
     mTextviewAnimationPtr->setBackgroundPic(path);
     animationIndex = ++animationIndex % 60;
}

    上面的函数中有两点我们需要注意：

    • 切换文本控件的背景图是由 setBackgroundPic(char* path) 函数实现的。

    • setBackgroundPic(char* path)函数的参数是图片的相对路径。该路径是相对于项目中的 resources 文件夹而言。

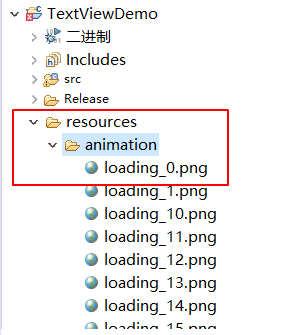

      例如：如下图，我们的图片是放在项目中 resources/animation/ 文件夹下，那么 loading_0.png 这张图片的相对路径为 animation/loading_0.png

      setBackgroundPic(char* path) 函数也可以接受绝对路径。例如：如果你将图片 example.png 放到TF的根目录下，那么它对应的绝对路径为 /mnt/extsd/example.png， 其中 /mnt/extsd/是TF卡的挂载目录。
      我们推荐所有图片资源放到项目的 resoources 文件夹下，或者其子文件夹下，因为其他路径的图片资源将不会被自动打包到软件中。

  5. 下载运行，查看效果

  6. 完整样例下载

特殊字符集的使用

我们知道，根据asc码的定义，字符 char 与 整形 int 存在着对应关系。比如字符 0 的asc码为48。 特殊字符集就是将asc码映射为图片的一种功能。设置该功能后，当我们显示一个字符串时，系统会尝试将字符串中的每一个字符映射为指定的图片，最终显示一串图片到屏幕上。

  1. 设置方法

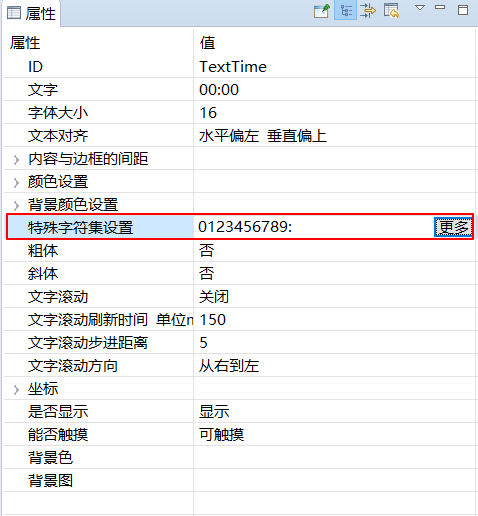

    找到文本控件中的 特殊字符集设置， 点击右侧的 更多选项，将弹出特殊字符集选择框。

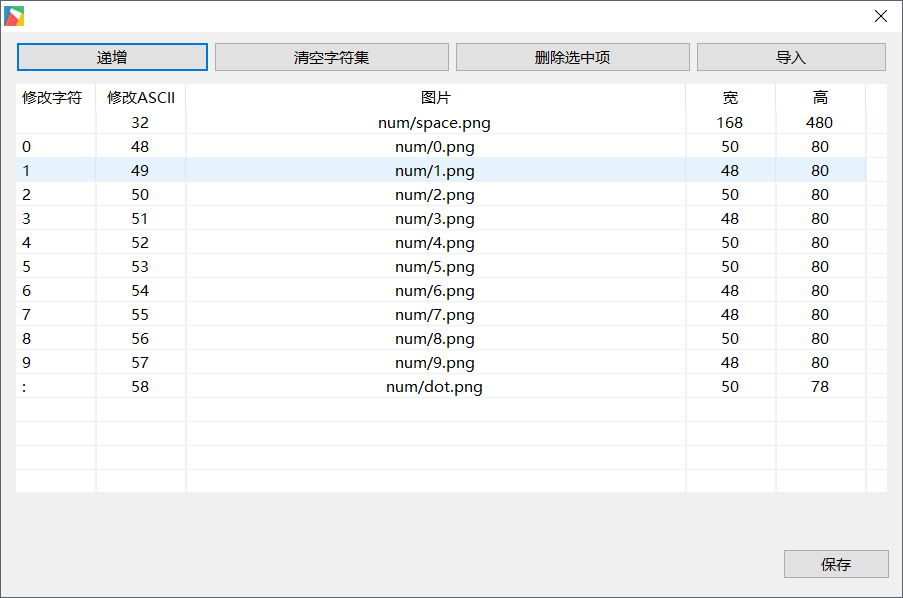

    选择右上角的 导入 按键添加图片到字符集中， 添加图片后，你可以自行修改对应的asc码或者字符作为该图片的映射字符。然后点击 保存

  2. 如果要验证特殊字集是否添加成功，你可以修改文字，预览图上会同步预览效果。
    注意：如果你设置了特殊字符集，那么系统会尝试将每个字符映射为字符集中指定的图片；如果某个字符没有设置图片的映射，那么这个字符将不会显示到屏幕上。

具体使用

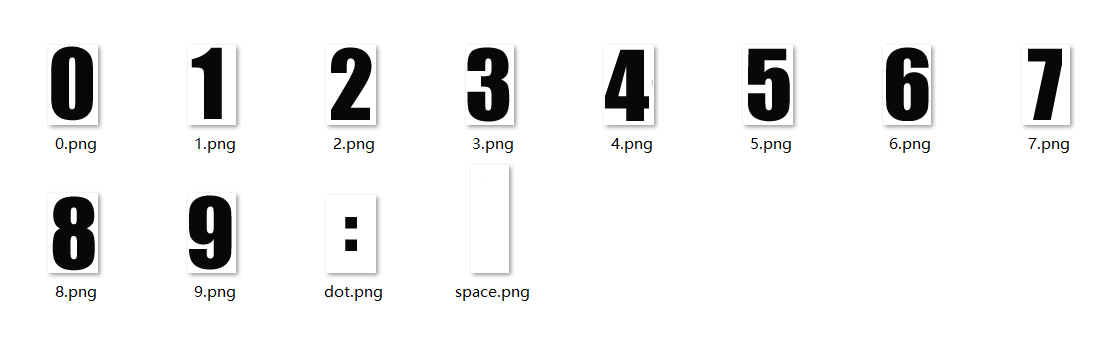

  1. 在上面的特殊字符集设置框中，我们已经将字符 0-9 以及 : 冒号 分别映射为图片。

    然后代码中，通过setText(char* str)函数设置字符串。由于我们在 TextTime 文本控件中设置了特殊字符集，所以字符都转变为了相应的图片。效果图如下：

    static void updateTime() {
  char timeStr[20];
  struct tm *t = TimeHelper::getDateTime()
  sprintf(timeStr, "%02d:%02", t->tm_hour, t->tm_min);
  mTextTimePtr->setText(timeStr);
}

    如果你只需要显示单个字符，那么可以直接设置asc码或字符，不用转化为字符串。
    例如：

    mTextTimePtr->setText((char)48); //直接设置asc码，需要转为char
mTextTimePtr->setText('0'); //直接设置字符

样例代码

由于文本控件属性较多，更多属性效果请参考样例代码中的TextViewDemo工程。

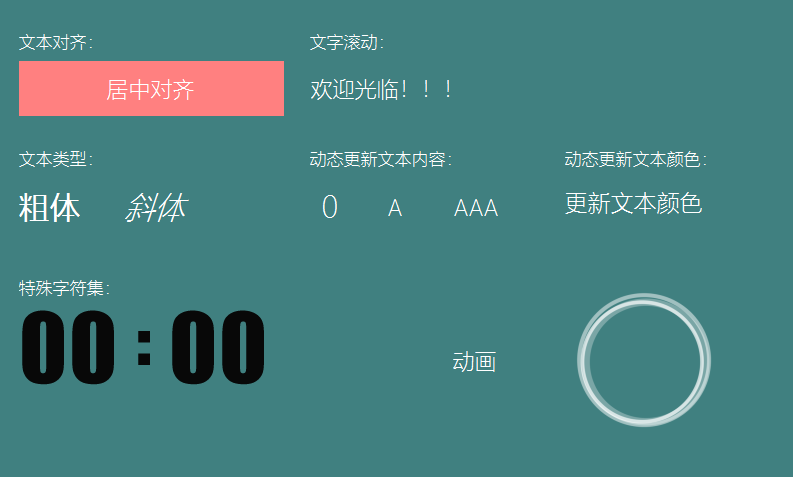

预览效果图：

效果图
